ACPI簡介

ACPI (Advanced Configuration and Power Interface)，故名思義是對硬體的電源管理和設定的介面。它是由Intel、Microsoft、Phoenix、Toshiba等不同領域的製造商所訂定，它的目的就是讓OS可以對hardware做以上的動作。它的架構主要都在BIOS階段會建立起來，所以我們必須熟悉這本ACPI spec, 目前最新的版本是5.0a.

前六章是ACPI最基本的部分，要觀念清楚，一定要照著順序看，而且要熟讀它。後面章節可
以跳著看，也就是當作工具書來查，如果懂得愈多，對未來處理ACPI的問題也就更容易解決! 當然，要支援ACPI除了hardware , OS也必須支援ACPI, 而在ACPI訂定之前有個APM，這裡指的legacy OS或legacy hardware就是指APM的OS或不支援ACPI的OS或hardware，它將不符合ACPI，所以不在這裡討論。

ACPI既不是軟體的spec，也不是硬體的spec，它包括了軟體和硬體的元素，目的上面也說過，它是讓OS可以對Hardware做電源管理和設定的介面。如圖紅色部分就是ACPI的範圍:

ACPI可以做的事情很多，大致可分為十大類:

System power management: 整個系統的電源管理，ACPI定義了許多Sleep狀態，如S1、S3、S4、S5等，可以在Sleep狀態被Device喚醒，Sleep狀態數字愈高表示睡得越深、耗的電量越少，需要被喚醒的時間也越長。

Device power management: 週邊裝置的電源管理，ACPI定義D0、D1、D2、D3...，數字越大表示耗電量越少，D0表示週邊裝置運作中。ACPI Table也定義了週邊裝置的相關電源控制，可以在OS端透過AP將週邊裝置設定較省電的模式。

Processor power management: 處理器的電源管理，ACPI定義了當CPU不在Sleep狀態時且閒置時，可以進入low power 狀態，也就是C State，數字越大表示越省電，C0表示運作中。

Device and processor performance management: 週邊裝置和處理器的效能管理，ACPI定義為當CPU和設備在動作的時候(C0或D0)，做改變效能的動作，這裡指的是P State，它的狀態改變會影響運作的效能，通常是降頻來動作，也可以達到省電的功能。

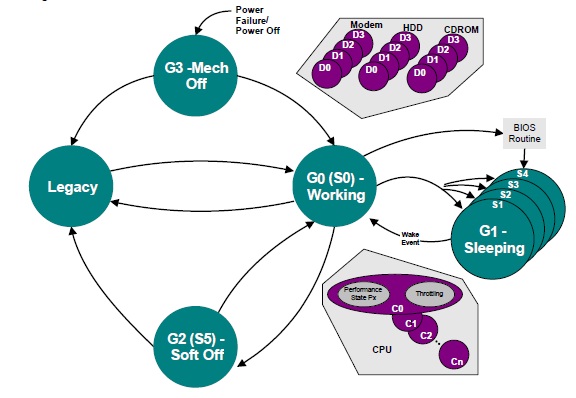

介紹完四個功能，發現了許多狀態，這是屬於Power State的部份，下面以G State圖表示可以看得更清楚。G0表示系統在工作中，G1為Sleeping, G2為soft off (S5), G3為Mech off(電源斷開).

Configuration / Plug and Play: 組態和隨插即用，ACPI提供了介面讓OSPM可以把資源在插入和移除之間做組態。這些組態將定義在DSDT和SSDT中，它將有一個ID來代表它的Device.

System Event: 糸統事件，ACPI定義了通用的事件模組，如Plug and Ply、Power management、Thermal 等。當系統事件發生時，core logic會設定一個bit在Status Register中來表示事件發生，如果對應的Bit在enable register 被設定，那麼會發出SCI來告訴OS. 當OS 收到SCI事件時，它會去找該事件所對應的control method. 這些control method會以AML的方式告訴OS做什麼事，我們則要用ASL來撰寫它。

Battery management: 電池管理，支援ACPI的電池裝置它是透過OS且以EC來控制，或者由電池的control method來控制。這邊的control method也是由ASL來實作它。

Thermal management: 熱的管理，對於Device的熱管理也是在ACPI定義的範圍，它提供了簡單的、可調整的模組來給OEM定義其Thermal zone、Thermal indicator和method for cooling thermal zones.

Embedded Controller: ACPI定義了標凖的硬體的和軟體的溝通介面給OS bus enumerator和EC之間來做溝通，也就是說可以由Driver來存取EC的資源，讓OEM可以提供platform features給OS的AP使用。

SMBus Controller: ACPI定義了標凖的硬體的和軟體的溝通介面給OS bus enumerator和SMBus Controller之間來做溝通，也就是說可以由Driver來存取SMBus device的資源，讓OEM可以提供platform features給OS的AP使用。
